成果基本信息

所属产业领域：环境污染与修复

成果联系人：陈博士

联系电话：18603782756

是否先试用后付费：面议

成果介绍

利用硝酸、高锰酸钾、氢氧化钾及乙醇制备δ-MnO2改性活性炭,并用于砷的同步氧化和去除研究。研究显示，改性过程降低了活性炭的比表面积，δ-MnO₂的存在一定程度上堵塞了活性炭的空隙结构，其比较面积从28.5 m²/g降低至7.5 m²/g，平均孔径也从1.55 nm降低至0.976 nm。扫描电镜发现，改性前活性炭表面比较粗糙，存在一些明显的孔隙。而δ-MnO₂改性后，活性炭表面出现了大量的聚集的块状δ-MnO₂，活性炭表面变得相对平滑。在~37.6°与~66.3°较弱且宽两组特征吸收峰也证明了δ-MnO₂成功负载到活性炭上。δ-MnO₂负载的活性炭的零电点（pH）大约是1.40。As(V)和As(III)在δ-MnO₂改性活性炭上的最大Langmuir吸附量是13.30和12.56 mg/g；As(V)和As(III)在δ-MnO₂改性活性炭上吸附随着pH值的增大而减少(图6)。本研究表明，δ-MnO₂改性活性炭在含砷废水或含砷地下水中砷的去除方面具有潜在的应用前景。该研究成果发表在J. Environ. Sci.上，并申请获批专利1项。

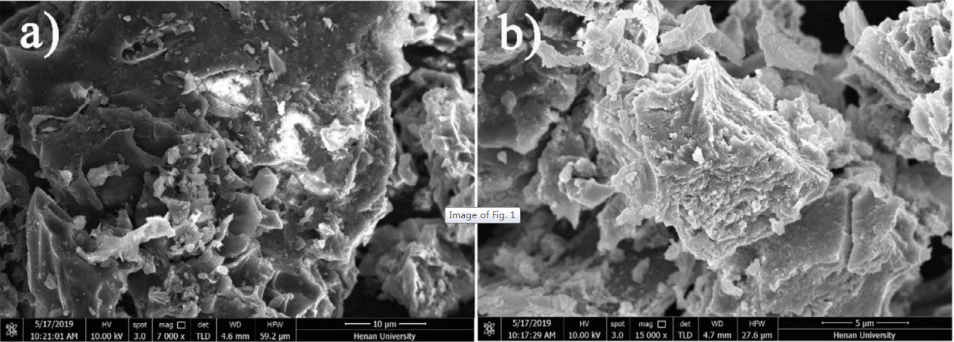

图1 δ-MnO2改性前后活性炭表面形貌变化

图2 δ-MnO2改性前后活性炭的p-XRD图谱

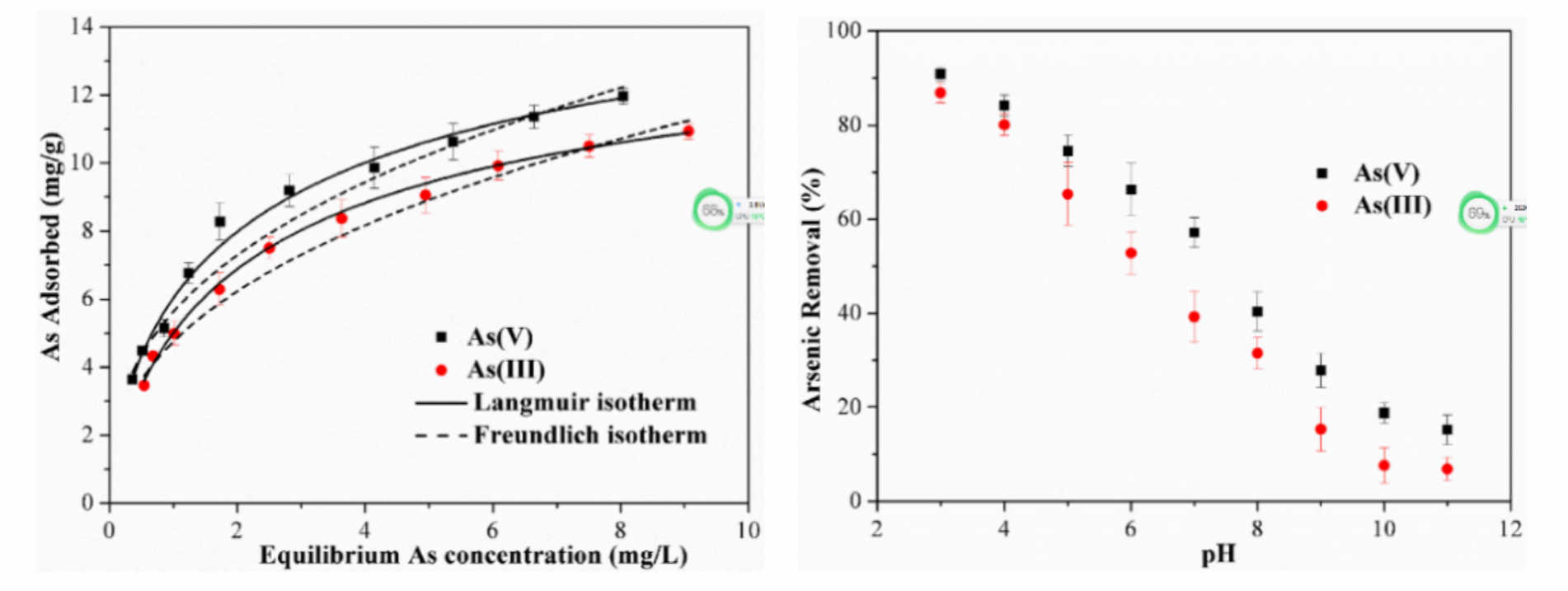

图3 δ-MnO2改性的活性炭对As(V)和As(III)的吸附等温线（左图）；及pH对其吸附行为的影响（右图）
